你有没有注意过：有些电脑线、显示器线、打印机线的尾端，会多出一个“鼓包”或者套着一个黑色圆环?它不是装饰，也不是为了加固，而是为了对付一种很常见却又很难解释清楚的问题——电磁干扰。这个小小的圆环，很多时候就是我们说的磁环电感(也常被称为磁环、铁氧体磁环、磁环滤波器的一部分)。

　　磁环电感看似不起眼，却在电源、通信、音视频、工业控制等场景里非常常见。它的核心价值可以概括成一句话：对高频干扰“变大阻力”，对正常电流“尽量不打扰”。要真正理解它为什么有效、怎么选、怎么装、哪些场景值得用，我们得从它的结构和工作方式讲起。

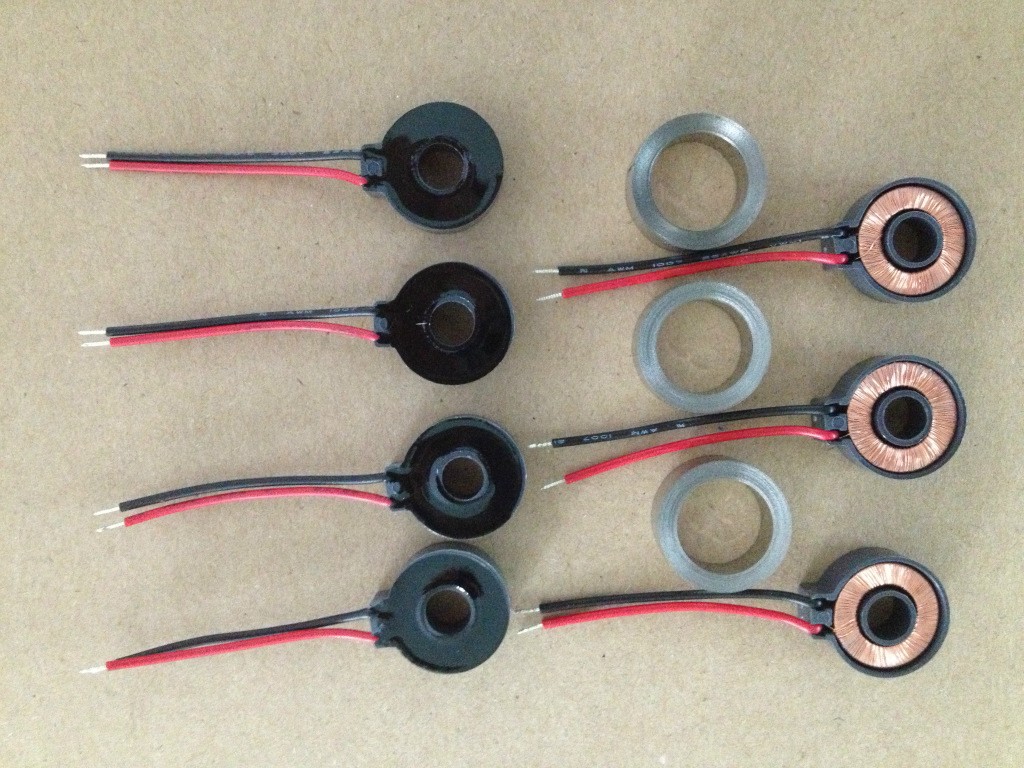

　　1. 磁环电感的基本结构：材料 + 形状 + 绕法

　　磁环材料：最常见的是铁氧体(Ferrite)，也有粉芯材料等。不同材料对不同频段的干扰“更敏感”。

　　环形结构：环形带来的好处是磁路闭合，漏磁相对小，能量更集中，抗外界影响也更好。

　　绕法/匝数：线穿过磁环一次算“一匝”。匝数越多，等效电感越大，对高频干扰的抑制通常越强，但也可能带来信号衰减或发热等副作用。

　　你可以把磁环电感理解为：给电缆加了一个“对高频很不友好”的通道。正常的直流或低频电流基本顺畅通过，高频噪声却会被显著削弱。

　　2. 它到底在“抑制”什么：电磁干扰的两种常见走法

　　电磁干扰(EMI)并不神秘，简单说就是电路里不该出现的高频成分，或者外界辐射进来的“杂信号”。这些干扰常见有两种传播方式：

　　传导干扰：沿着电源线、信号线“爬”进设备或从设备“爬”出去。

　　辐射干扰：像小天线一样往外发射或从外界接收。

　　磁环电感主要针对的是传导干扰，尤其是电缆上的高频共模噪声(下面会解释“共模”是什么)。它让噪声在通过电缆时遇到更大的阻碍，从而减少噪声进入敏感电路、或减少设备向外“漏噪”。

　　3. 磁环电感的工作原理：为什么它对高频更有效?

　　从电学角度看，电感对交流电会产生阻碍，阻碍大小与频率有关。频率越高，感抗越大。磁环电感的特点是：

　　低频/直流影响小：电源线上的 50/60Hz 工频，或者直流供电，通常不会被它明显“卡住”。

　　高频阻碍大：几十 MHz 甚至更高频段的噪声，会被显著衰减。

　　铁氧体材料有损耗：很多磁环不只是“电感”，更像“电感 + 电阻”的组合。高频噪声通过时，一部分能量会被材料损耗转成热，从而把噪声“消耗掉”。

　　这也是为什么你看到的磁环常常是黑色、质地偏脆的铁氧体——它在高频下不只是储能，还擅长“吃掉”噪声。

　　4. 共模与差模：为什么磁环对某些噪声特别管用?

　　很多人装了磁环后会问：为什么有时候明显有效，有时候几乎没变化?关键在于噪声类型。

　　差模(Differential Mode)：两根线一来一回的信号电流，方向相反。

　　共模(Common Mode)：两根线上的噪声同方向“同时”出现，相对地线或周围环境回流。

　　把两根线一起穿过同一个磁环时，差模电流产生的磁场会互相抵消，所以磁环对差模影响较小;而共模电流产生的磁场不会抵消，磁环就会对它产生明显阻碍。

　　这就是磁环在很多场景里特别擅长处理的对象：共模高频噪声。

　　5. 常见应用场景：它通常被用在这些地方

　　5.1 电源线：减少开关电源的“噪声外溢”

　　开关电源工作时会产生高频开关噪声，如果不处理，可能沿电源线传播，导致同一电网下的设备互相影响。磁环电感可以作为简单有效的补救或加强手段。

　　5.2 USB/数据线：提升抗干扰，减少掉线与异常

　　高速接口对信号完整性很敏感。外部环境干扰或设备内部噪声，都可能造成偶发错误。合适频段的磁环能降低共模噪声，改善稳定性。

　　5.3 音频线：降低底噪、电流声、啸叫概率

　　音频链路里常见“嗡嗡声”“电流声”，不少和地回路、共模干扰有关。磁环有时能作为辅助手段降低干扰进入前端。

　　5.4 工业控制与电机线束：抑制强干扰环境下的串扰

　　电机、变频器、电磁阀等会制造大量高频噪声。线束上加磁环常见于工程现场的快速整改，配合屏蔽、接地会更稳。

　　6. 选型要点：别只看“大小”，更要看“频段”和“阻抗”

　　磁环电感并不是越大越好，关键要看它对目标频段的抑制能力。选型时建议关注：

　　目标干扰频段

　　不同材料对应不同频段效果最好。很多铁氧体磁环对几十 MHz 到几百 MHz 的共模噪声更有效;而更低频的干扰，磁环未必是主力方案。

　　阻抗曲线(Impedance vs Frequency)

　　规范厂家会给出阻抗随频率变化的曲线或典型值，例如在 100MHz 时阻抗多少欧。你要对准你想压的噪声频段，而不是只看一个“最大值”。

　　内径与安装方式

　　线要能穿过磁环或卡扣磁环，内径太大效果可能打折，太小又装不上。

　　工程上常用卡扣式磁环，便于改装与维护。

　　匝数影响非常大

　　同一颗磁环，线穿过 1 匝和 2 匝的效果差别会很明显。匝数增加往往能提高抑制，但也要注意：

　　高速差分信号可能出现衰减或眼图变差

　　线缆弯折半径受限

　　电流大时可能带来温升

　　7. 安装位置与方法：装对地方比“多装几个”更重要

　　靠近干扰源：比如开关电源输出端附近、噪声设备的线缆出口附近。

　　靠近敏感端：如果目的是保护某个设备不被干扰，就靠近被保护设备的输入端。

　　尽量让所有相关导线一起穿过：例如两芯电源线、USB 线的同组导线，尽量一起穿过同一个磁环，才能更好抑制共模噪声。

　　需要时加匝：在空间允许的情况下绕两圈，通常比换一个更大的磁环更直接有效。

　　注意：如果你只把其中一根线穿过磁环，效果可能完全不同，甚至引入新的问题。

　　8. 磁环电感的局限：这些情况它不一定“立刻见效”

　　磁环很实用，但它不是万能钥匙。以下情况不一定靠磁环就能解决：

　　低频纹波、供电不足：那更像滤波电容、稳压或功率设计问题。

　　接地设计不当：地回路、屏蔽接地错误往往是根源，磁环只能缓解部分现象。

　　差模问题为主：例如某些差分信号链路的串扰，磁环对共模有效，对差模不一定。

　　辐射干扰占主导：如果主要是空间辐射耦合，可能更需要屏蔽、布局、接地与结构整改。

　　工程上更稳的做法是：磁环 + 屏蔽 + 合理接地 + 端口滤波组合使用，磁环通常作为快速有效的“第一步”。

　　9. 常见误区：很多人都踩过这些坑

　　“买越贵越好”：不对，频段不匹配再贵也可能没用。

　　“只要夹上就能治百病”：不对，位置、绕法、噪声类型都决定效果。

　　“匝数越多越好”：不对，高速信号线可能因此衰减或不稳定。

　　“磁环会让充电更快/更省电”：一般不会，它主要作用是抑制干扰，不是提升功率。

　　10. 总结：磁环电感该怎么理解、怎么用?

　　磁环电感本质上是一种面向高频噪声的抑制手段，尤其擅长处理电缆上的共模干扰。它结构简单、成本不高、安装方便，因此在工程现场、消费电子、工业场景都极为常见。

　　如果你想让它真正发挥作用，记住三件事就够了：

　　先判断干扰大致在哪个频段、以哪种方式传播

　　优先选对材料与阻抗曲线，再考虑尺寸

　　安装位置要贴近源头或敏感端，必要时增加匝数但别过头

　　一个小小的磁环，看似不起眼，却能让设备少一些杂音、少一些异常、少一些“说不清的毛病”。理解它的原理和边界，你就能把它用得更稳、更准。
