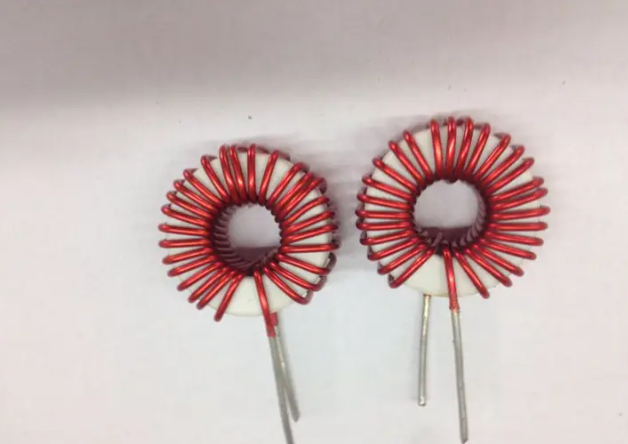

在5G基站、新能源汽车、光伏逆变器等高频电力电子设备中，一个直径仅数厘米的环形元件正成为系统稳定运行的核心——纳米晶磁环电感。这种采用纳米晶合金材料制成的磁性元件，凭借其突破性的高频性能，正在重构传统电磁兼容设计的技术边界。本文深圳金鑫磁材小编将探讨纳米晶磁环电感的相关内容，深入解析其技术内核与产业价值。

　　一、纳米晶磁环电感的材料：微观结构决定宏观性能

　　纳米晶磁环的核心优势源于其独特的材料制备工艺。通过快速凝固技术将熔融合金以每秒百万度级冷却速率形成非晶带材，再经精确控温的纳米晶化热处理，形成均匀分布的α-Fe(Si)纳米晶相。这种10-100纳米级的晶粒结构与残余非晶基体形成复合相组织，带来三大性能突破：

　　1、超高磁导率：初始磁导率可达80,000-100,000，是铁氧体的30倍以上。在100kHz频段仍能保持50,000以上的有效磁导率，使共模电感在相同体积下获得更高阻抗;

　　2、低损耗特性：高频损耗比常规硅钢片降低60%以上，在100kHz/0.2T条件下铁损可控制在70W/kg以内，满足新能源设备对能效的严苛要求;

　　3、高饱和磁感：1.25T以上的饱和磁感应强度，允许电感承受30A以上峰值电流而不发生磁饱和，为电力电子设备的小型化提供可能。

　　微观磁畴结构的优化是性能突破的关键。在交变磁场作用下，纳米晶粒的小尺寸效应(晶粒直径小于磁畴壁厚度)有效抑制了畴壁位移阻力，使磁化过程更易进行。同时，非晶基体的存在阻断了晶粒间的磁耦合，大幅降低涡流损耗。

　　二、纳米晶磁环电感的技术突破：从实验室到产业化的跨越

　　1、超薄化工艺

　　磁芯厚度从0.2mm降至0.1mm，损耗降低20%;

　　2、集成化设计

　　磁芯与电容、电阻一体化设计成为主流趋势;

　　3、智能化升级

　　嵌入温度传感器和状态监测芯片的智能磁环电感开始量产。

　　三、纳米晶磁环电感的应用场景：高频电力电子的全域渗透

　　1、新能源汽车电驱系统

　　在某电驱控制器中，纳米晶磁环电感承担着逆变器滤波与电机驱动的核心功能。其200μH电感量、15mΩ直流电阻的设计，使开关损耗降低40%，系统效率突破98%;

　　2、光伏逆变器

　　某光伏逆变器采用纳米晶磁环电感后，最大功率点跟踪(MPPT)效率提升至99.9%，在50kHz工作频率下，铁损较传统铁氧体方案降低65%，系统寿命延长至25年;

　　3、5G基站电源

　　某5G基站电源模块中，纳米晶共模电感通过150kHz-108MHz频段的扫频测试，在3.6GHz频段下插入损耗低于0.5dB，有效抑制了5G设备特有的高频谐波干扰。

　　四、纳米晶磁环电感的发展趋势：挑战与机遇并存

　　1、材料国产化突破

　　当前高端纳米晶带材仍依赖进口产品，国产材料在长期可靠性方面存在差距;

　　2、工艺设备自主化

　　纳米晶化退火炉、高精度绕线机等核心设备国产化率不足40%;

　　3、标准体系完善

　　IEC 62044-3标准对纳米晶磁环的频率响应特性提出严苛要求，国内企业需加快建立从材料到成品的完整测试体系。
